Uni-FlowSense – Durchflussmessung für Abwasseranlagen

Uni-FlowSense – Durchflussmessung für Abwasseranlagen

Eine zuverlässige Durchflussmessung ist eine wichtige Grundlage für die Selbstüberwachung abwassertechnischer Anlagen. Doch gerade in dezentralen Systemen sind klassische Messverfahren aufgrund der vorhandenen Einbaubedingungen häufig nur mit hohem technischem oder wirtschaftlichem Aufwand umsetzbar.

Mit dem Uni-FlowSense bietet UNITECHNICS eine kompakte und praxisorientierte Lösung zur Durchflussbestimmung in Abwasseranlagen. Das System wurde für anspruchsvolle Einbausituationen entwickelt und ermöglicht die Durchflussbestimmung auf Grundlage einer sensorischen Wasserstandserfassung an einem definierten Messwehr.

Wie funktioniert die Durchflussmessung mit Uni-FlowSense?

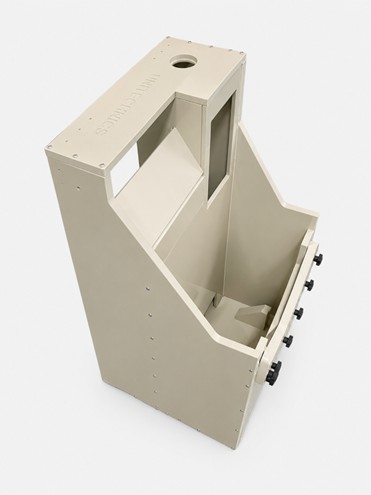

Das Messprinzip des Uni-FlowSense basiert auf der Erfassung des Oberwasserstands vor einem definierten Messwehr.

Der Wasserstand wird sensorisch gemessen und anschließend in einen Durchflusswert umgerechnet. Die geschützte Wasserspiegellagenmessung erfolgt in einem separierten Kontrollraum.

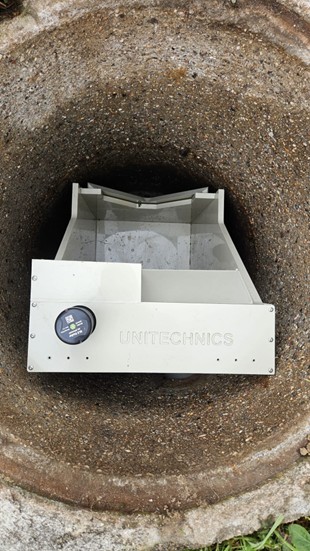

Dank der kompakten Bauweise kann der Staukasten bei geeigneten Voraussetzungen in bestehende Standardschächte integriert werden. Eine klassische Beruhigungsstrecke ist nicht erforderlich.

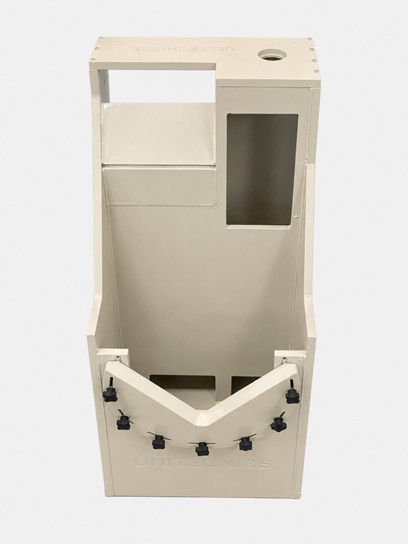

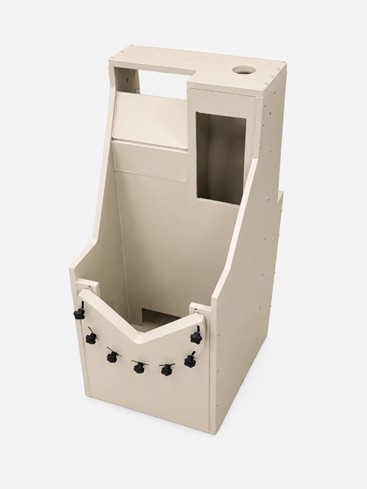

Das Messwehr ist ausrichtbar und ermöglicht den Ausgleich kleinerer Schiefstellungen. Die eingesetzte Sensorik kann entsprechend den Anforderungen des jeweiligen Einsatzfalls angepasst werden.

Wo kann Uni-FlowSense eingesetzt werden?

Der Uni-FlowSense eignet sich insbesondere für die Durchflussbestimmung in dezentralen Abwasseranlagen, beispielsweise:

• Teichkläranlagen
• Kleinkläranlagen
• Retentionsräumen
• Vergleichbaren dezentralen Abwasseranlagen

Der derzeitige Einsatzbereich umfasst Anlagen bis etwa 6.000 Einwohnerwerte (EW), sofern die örtlichen und hydraulischen Randbedingungen geeignet sind.

Die konkrete Eignung wird anhand der jeweiligen Einbausituation geprüft.

Vorteile des Uni-FlowSense

Kompakte und montagefreundliche Bauweise

Das System ist für den Einbau in geeignete Standardschächte ausgelegt und benötigt keine klassische Beruhigungsstrecke.

Keine beweglichen Teile

Das Messsystem verzichtet auf bewegliche Bauteile und ist dadurch wartungsfreundlich.

Unempfindlichkeit gegenüber anspruchsvollen Betriebsbedingungen

Der Uni-FlowSense ist verstopfungsunempfindlich und weitgehend unempfindlich gegenüber Feststoffen, Teilfüllung und Luftanteilen.

Anpassbare Messtechnik

Die Sensorik kann an unterschiedliche Einsatzbedingungen angepasst werden. Bei Bedarf ist eine zusätzliche Sensoreinheit zur Erfassung des Unterwasserstands möglich.

Unterstützung der betrieblichen Selbstüberwachung

Durch die nachvollziehbare Durchflussbestimmung unterstützt Uni-FlowSense Betreiber bei der Überwachung ihrer Abwasseranlagen.

Technische Merkmale

• Messprinzip: Sensorische Erfassung des Oberwasserstands an einem definierten Messwehr
• Einbau: Geeigneter Standardschacht
• Messwehr: Ausrichtbar zum Ausgleich kleinerer Schiefstellungen
• Sensorik: Je nach Einsatzfall anpassbar
• Option: Zusätzliche Sensoreinheit zur Unterwasserstandserfassung
• Konstruktion: Kompakt und ohne bewegliche Teile

Welche Einbauvoraussetzungen müssen erfüllt sein?

Für den Einsatz des Uni-FlowSense müssen bestimmte bauliche und hydraulische Voraussetzungen gegeben sein.

Bauliche Voraussetzungen:

• Ausreichend große Schachtöffnung und geeignete Standfläche im Schacht
• Etwa 50 cm Höhendifferenz zwischen der Stellfläche und der Unterkante des Zulaufs
• Ablaufleitung unterhalb der Messwehröffnung

Hydraulische Randbedingungen:

Bei zu erwartendem unvollkommenem Überfall kann eine zusätzliche Sensoreinheit zur Erfassung des Unterwasserstands eingesetzt werden.

Bei geeigneter Einbausituation entsteht kein relevanter zusätzlicher Rückstau. Die für die Messung notwendige Wasserstandsanhebung erfolgt innerhalb des Staukastens.

Individuelle Beratung zur Durchflussmessung

Jede Abwasseranlage hat unterschiedliche bauliche und hydraulische Voraussetzungen. Deshalb ist die Prüfung der örtlichen Einbausituation ein wichtiger Schritt bei der Auswahl eines geeigneten Messsystems.

Sie möchten wissen, ob Uni-FlowSense für Ihre Anlage geeignet ist?

Kontaktieren Sie UNITECHNICS. Gemeinsam prüfen wir die technischen Randbedingungen und die passende Ausführung für Ihre Anlage.

FAQs zum Uni-FlowSense

Wie wird der Durchfluss mit Uni-FlowSense bestimmt?

Der Uni-FlowSense erfasst den Oberwasserstand vor einem definierten Messwehr. Aus dem gemessenen Wasserstand wird ein Durchflusswert berechnet.

Für welche Abwasseranlagen eignet sich das System?

Das System wurde insbesondere für Teichkläranlagen, Kleinkläranlagen, Retentionsräume und vergleichbare dezentrale Abwasseranlagen entwickelt. Der derzeitige Einsatzbereich umfasst Anlagen bis etwa 6.000 Einwohnerwerte, abhängig von den örtlichen Randbedingungen.

Ist für die Durchflussmessung eine Beruhigungsstrecke erforderlich?

Nein. Der Uni-FlowSense benötigt keine klassische Beruhigungsstrecke und eignet sich deshalb auch für Einbausituationen, in denen herkömmliche Messverfahren schwer umzusetzen sind.

Welche Voraussetzungen muss ein Schacht erfüllen?

Erforderlich sind unter anderem eine ausreichend große Schachtöffnung, eine geeignete Standfläche, etwa 50 cm Höhendifferenz zwischen Stellfläche und Zulaufunterkante sowie eine Ablaufleitung unterhalb der Messwehröffnung.

Verursacht Uni-FlowSense zusätzlichen Rückstau?

Bei geeigneten hydraulischen und baulichen Bedingungen entsteht kein relevanter zusätzlicher Rückstau. Die notwendige Wasserstandsanhebung erfolgt innerhalb des Staukastens.

Kann der Unterwasserstand ebenfalls erfasst werden?

Ja. Bei entsprechenden hydraulischen Anforderungen kann eine zusätzliche Sensoreinheit zur Erfassung des Unterwasserstands vorgesehen werden.

Ist Uni-FlowSense wartungsfreundlich?

Ja. Das System besitzt keine beweglichen Teile, ist verstopfungsunempfindlich und leicht zu warten.
